Beschreibung

  • Intel Socket LGA1151 für 7./6. Gen. Core™ i7/i5/i3/Pentium®/Celeron®
  • Intel H110 Chipsatz, DDR4 2133/1866 MHz, max. 32 GB, 2× SO-DIMM
  • 2× LAN (Realtek RTL8111H + Intel I219V), DP + HDMI + LVDS (Dual-Display)
  • DC-Eingang 12 V/19 V, TPM SPI, 4× USB 3.0, Betriebstemperatur 0–50 °C

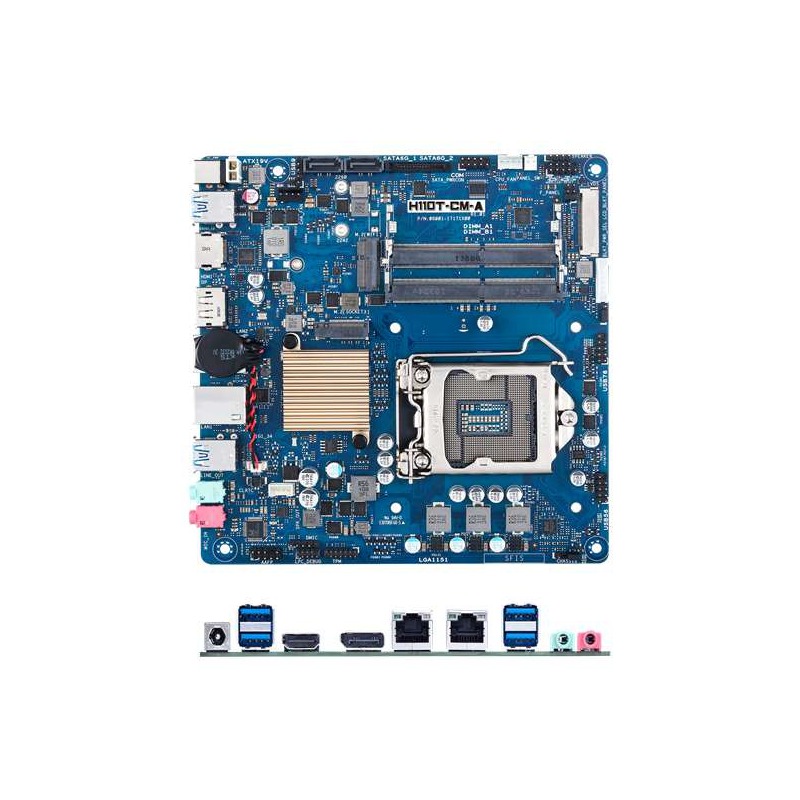

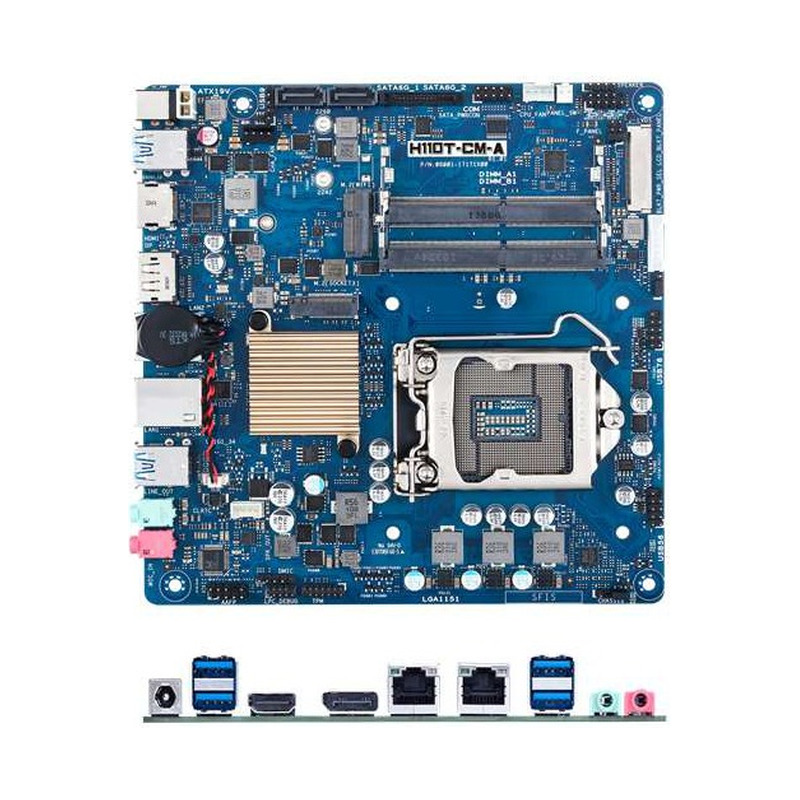

Das ASUS IoT H110T-CM-A ist ein besonders flaches industrielles Thin-Mini-ITX-Mainboard im Format 170×170 mm mit Intel LGA1151-Sockel. Das Thin-Mini-ITX-Formfaktor ermöglicht den Einsatz in extrem kompakten All-in-One-Industrie-PCs und Embedded-Systemen mit minimaler Bauhöhe.

Zwei SO-DIMM-Steckplätze nehmen bis zu 32 GB DDR4 (2133/1866 MHz) auf. Dual-Display-Betrieb über DisplayPort, HDMI und LVDS (40-Pin-Header für direkte Panel-Anbindung). Zwei M.2-Anschlüsse (M-Key für Speicher, E-Key für WLAN/BT) und zwei SATA-Ports bieten flexible Speicheroptionen.

Zwei Gigabit-LAN-Ports (Realtek RTL8111H und Intel I219V mit WOL/PXE) sowie ein interner serieller RS232-Header ermöglichen Netzwerk- und Serielle-Kommunikation. DC-Eingang für 12 V oder 19 V macht das Board für Industrie-Panel-PCs ohne konventionelles Netzteil geeignet. TPM SPI onboard.

Betriebstemperaturbereich 0–50 °C, CE und FCC zertifiziert.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 170 × 170 mm
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement DC 12 V / 19 V
OS Support
OS Support Windows 7 / 8.1 / 10 (64-bit), Linux (Ubuntu, RedHat, Fedora, OpenSUSE)
LCD Display
CPU / Chipsets / Graphics
CPU Intel LGA1151, 7./6. Gen. Core™ i7/i5/i3/Pentium®/Celeron®, max. 65W TDP
Chipset Intel H110
Graphics Integrierte Grafik (CPU), DP + HDMI + LVDS
Storage 2× SATA 6Gb/s, 1× M.2 M-Key, 1× M.2 E-Key
Memory
Memory DDR4 2133/1866 MHz, max. 32 GB, 2× SO-DIMM
LAN / WLAN
LAN 2× Gigabit LAN (Realtek RTL8111H + Intel I219V WOL/PXE)
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O
Serial Port 1× RS232 (intern)
USB Port 4× USB 3.0 (Rückwand)
LAN 2× Gigabit LAN (Realtek RTL8111H + Intel I219V WOL/PXE)
Video Port DisplayPort (4096×2160@60Hz), HDMI, LVDS (bis 1920×1200@60Hz)
TPM 1× SPI TPM Header
Audio Realtek ALC897-VA2 High Definition Audio
Expansion Bus 1× M.2 M-Key (2242/2260), 1× M.2 E-Key (2230)
Wi-Fi Bluetooth M.2 E-Key für WLAN/BT (Modul optional)
Fan CPU-Lüfter-Header (PWM), Gehäuse-Lüfter-Header (PWM+DC)
Environmental
Operating Temp. 0–50 °C
Storage Temp. -40–85 °C
Relative Humidity 5–95 %
