ASUS IoT H610M-IM-A D5 Industrie-Mainboard (Micro-ATX, LGA1700, Intel H610, DDR5)

ASUS IoT H610M-IM-A D5 Industrie-Mainboard (Micro-ATX, LGA1700, Intel H610, DDR5)

ASUS IoT H610M-IM-A D5 Industrie-Mainboard (Micro-ATX, LGA1700, Intel H610, DDR5)

SKU H610M-IM-A-D5 Kategorien ,
Technische Daten
Beschreibung
Datenblatt
Datenblatt (05.2026)
Inquiry list

Beschreibung

  • Intel Socket LGA1700 für 12./13./14. Gen. Core™ i9/i7/i5/i3/Pentium®/Celeron®
  • Intel H610 Chipsatz, DDR5 4800 MHz, max. 64 GB, 2× SO-DIMM
  • 2× LAN (Realtek RTL8111H + Intel I219V), 2× HDMI 2.1 + DP 1.4 + VGA (Triple-Display)
  • 2× USB 3.2 Gen2 + 2× USB 3.2 Gen1, 6× Serielle Schnittstellen, Betriebstemperatur 0–60 °C

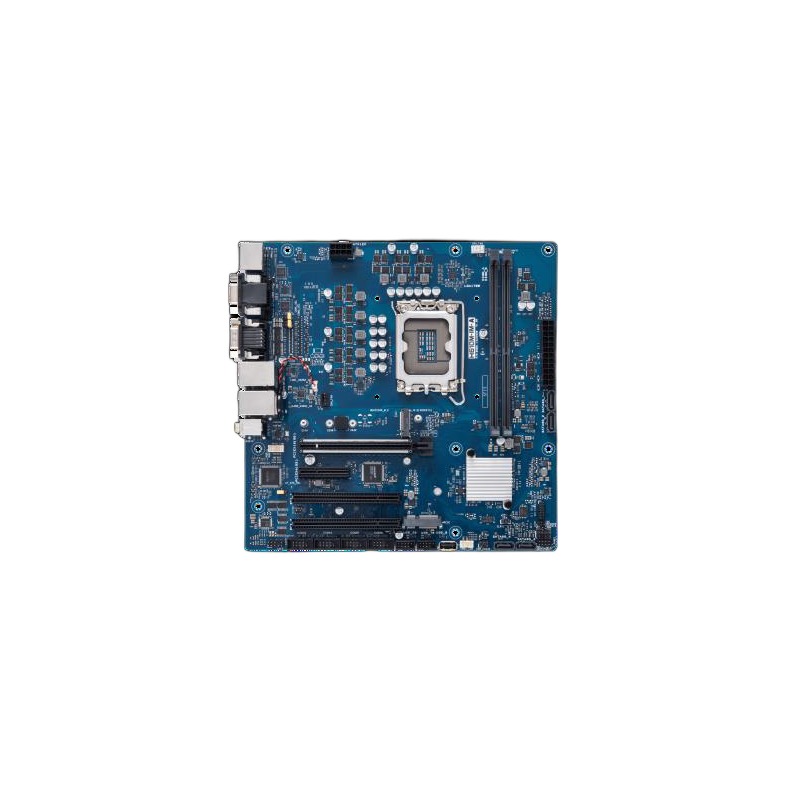

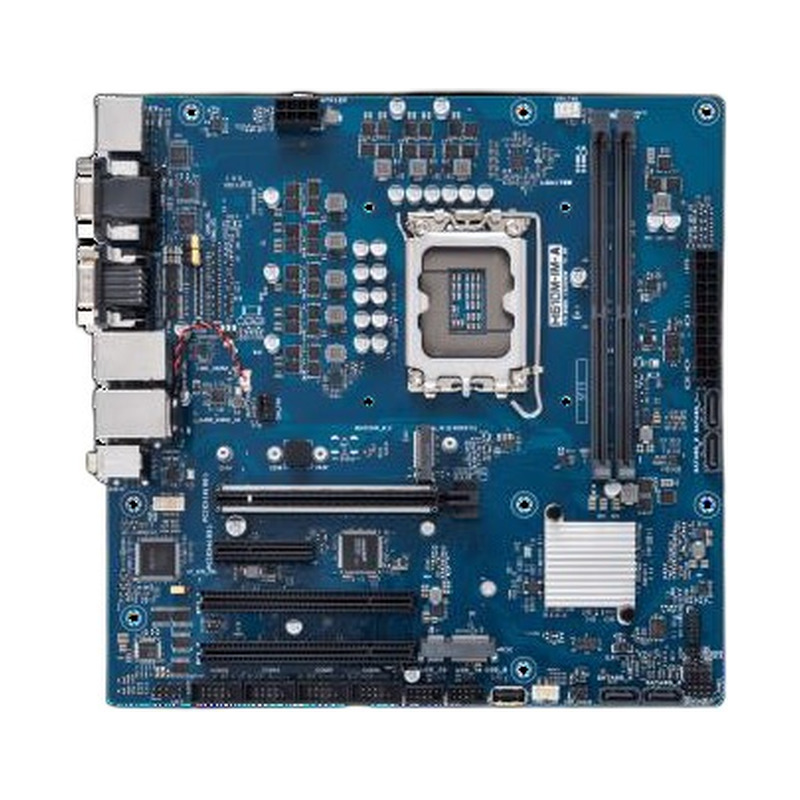

Das ASUS IoT H610M-IM-A D5 ist ein modernes industrielles Micro-ATX-Mainboard im Format 244×244 mm mit Intel LGA1700-Sockel und DDR5-Speicherunterstützung. Der Intel H610 Chipsatz kombiniert die Leistung der neuesten Intel-Prozessorgenerationen mit industrieller Zuverlässigkeit.

Zwei SO-DIMM-Steckplätze nehmen bis zu 64 GB DDR5-4800-Arbeitsspeicher auf. Triple-Display-Betrieb ist über 2× HDMI 2.1, DisplayPort 1.4 und VGA möglich. Ein PCIe-5.0-x16-Slot, ein PCIe-3.0-x4-Slot (x1 elektrisch), zwei PCI-Slots, ein Mini-PCIe- und ein M.2-Anschluss bieten vielseitige Erweiterungsoptionen.

Zwei Gigabit-LAN-Ports, sechs serielle COM-Ports (2× hinten, 4× intern RS232) und vier SATA-Ports ermöglichen umfassende Industrie-Konnektivität. Zwei USB-3.2-Gen2- und zwei USB-3.2-Gen1-Ports runden die Ausstattung ab.

Das Board unterstützt einen Betriebstemperaturbereich von 0 bis 60 °C und erfüllt CE- und FCC-Zertifizierungsanforderungen.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 244 × 244 mm
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement ATX
OS Support
OS Support Windows 10 (64-bit), Linux (Ubuntu, RedHat, Fedora, OpenSUSE)
LCD Display
CPU / Chipsets / Graphics
CPU Intel LGA1700, 14./13./12. Gen. Core™ i9/i7/i5/i3/Pentium®/Celeron®, max. 65W TDP
Chipset Intel H610
Graphics Integrierte Grafik (CPU), 2× HDMI 2.1 + DP 1.4 + VGA
Storage 4× SATA 6Gb/s, M.2
Memory
Memory DDR5 4800 MHz, max. 64 GB, 2× SO-DIMM
LAN / WLAN
LAN 2× Gigabit LAN (Realtek RTL8111H + Intel I219V)
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O
Serial Port 2× COM (Rückwand), 4× RS232 (intern)
USB Port 2× USB 3.2 Gen2 + 2× USB 3.2 Gen1
LAN 2× Gigabit LAN (Realtek RTL8111H + Intel I219V)
Video Port 2× HDMI 2.1, DisplayPort 1.4, VGA
TPM SPI TPM Header
Audio Realtek High Definition Audio
Expansion Bus 1× PCIe 5.0 x16, 1× PCIe 3.0 x4 (x1), 2× PCI, 1× Mini-PCIe, 1× M.2
Wi-Fi Bluetooth Mini-PCIe für WLAN/BT (Modul optional)
Fan CPU-Lüfter-Header, Gehäuse-Lüfter-Header
Environmental
Operating Temp. 0–60 °C
Storage Temp. -40–85 °C
Relative Humidity 10–95 %
