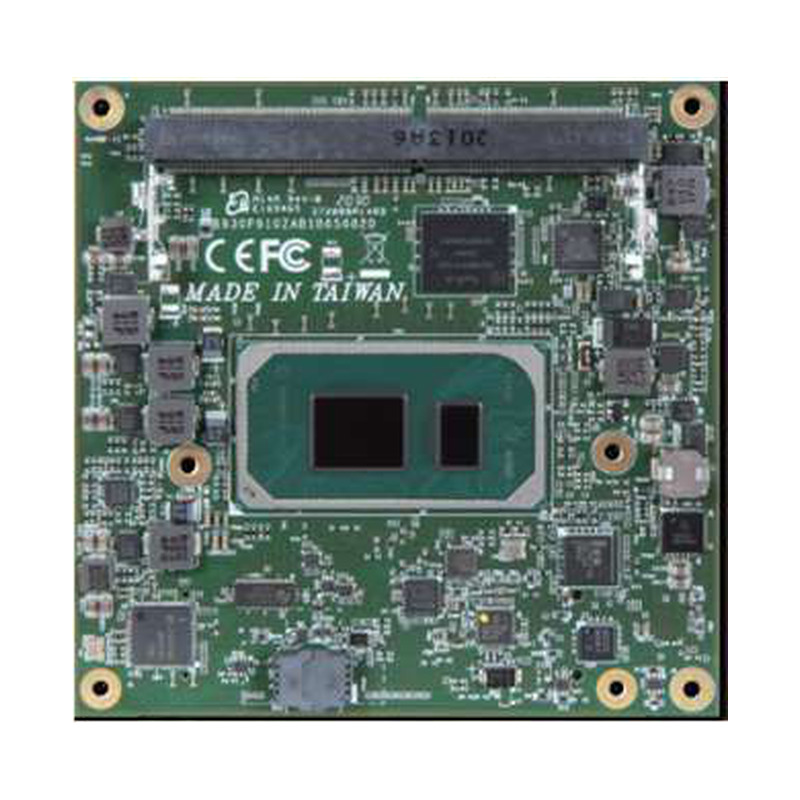

ASUS IoT TGLC6-IM-A COM Express Modul (Compact Type6, Intel 11. Gen. Tiger Lake, DDR4, TPM 2.0)

ASUS IoT TGLC6-IM-A COM Express Modul (Compact Type6, Intel 11. Gen. Tiger Lake, DDR4, TPM 2.0)

ASUS IoT TGLC6-IM-A COM Express Modul (Compact Type6, Intel 11. Gen. Tiger Lake, DDR4, TPM 2.0)

SKU TGLC6-IM-A Kategorien ,
Technische Daten
Beschreibung
Datenblatt
Datenblatt (05.2026)
Inquiry list

Beschreibung

  • Intel Core™ i7/i5/i3 (Tiger Lake UP3, 11. Gen.) oder Celeron 6305E
  • DDR4 3200 MHz, max. 64 GB, 2× SO-DIMM (In-Band ECC für Industrie-SKUs)
  • 2,5 GbE (Intel I225IT), TPM 2.0, 4× unabhängige Displays (DP/HDMI/VGA/LVDS/eDP)
  • COM Express Compact Type6, 95×95 mm, optionaler Industrie-SKU: −40–85 °C

Das ASUS IoT TGLC6-IM-A ist ein leistungsstarkes COM-Express-Modul im Compact-Type6-Format (95×95 mm) mit Intel Core™ Prozessoren der 11. Generation (Tiger Lake UP3). Es bietet deutlich mehr Rechenleistung als die Mini-Type10-Module der Apollo-Lake- und Elkhart-Lake-Generationen.

Zwei SO-DIMM-Steckplätze nehmen bis zu 64 GB DDR4-3200-Arbeitsspeicher auf, mit In-Band-ECC-Unterstützung für industrielle SKUs. Vier unabhängige Display-Ausgänge (DP 1.4, HDMI, VGA, LVDS/eDP) ermöglichen Multi-Screen-Konfigurationen. PCIe 4.0 x4 (PEG) und PCIe 3.0 x4/x1 bieten umfangreiche Erweiterungsoptionen.

2,5-GbE-Netzwerk über Intel I225IT, TPM 2.0 (Infineon SLB9670) onboard. Vier USB-3.2-Gen2-Ports (10 Gbps) und acht USB-2.0-Ports sowie zwei SATA-III-Ports bieten vollständige Konnektivität. ATX (+12V+5VSB) oder AT (+12V) Stromversorgung.

Betriebstemperatur 0–60 °C (Standard) oder −40 bis 85 °C (optionaler Industrie-SKU). Unterstützt Windows 10, Red Hat, Ubuntu und CentOS.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 95 × 95 mm
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement ATX: +12V +5VSB; AT: +12V
OS Support
OS Support Windows 10, Linux (Red Hat, Ubuntu, CentOS)
LCD Display
CPU / Chipsets / Graphics
CPU Intel Core™ i7-1185G7E / i5-1145G7E / i3-1115G4E / Celeron 6305E (Tiger Lake UP3, 11. Gen.), 15–28W TDP
Chipset Integriert (SoC, kein separater Chipsatz)
Graphics Intel Iris Xe / UHD Graphics, DP 1.4 + HDMI + VGA + LVDS/eDP
Storage 2× SATA III
Memory
Memory DDR4 3200 MHz, max. 64 GB, 2× SO-DIMM (In-Band ECC bei Industrie-SKUs)
LAN / WLAN
LAN 1× 2,5 Gigabit LAN (Intel I225IT)
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O
Serial Port 2× UART (TX/RX)
USB Port 4× USB 3.2 Gen2 (10 Gbps) + 8× USB 2.0
LAN 1× 2,5 Gigabit LAN (Intel I225IT)
Video Port DisplayPort 1.4, HDMI, VGA, LVDS (Dual Channel 24-bit), eDP
TPM TPM 2.0 (Infineon SLB9670)
Audio Intel HD Audio
Expansion Bus 1× PCIe 4.0 x4 (PEG) + 1× PCIe 3.0 x4 + 1× PCIe 3.0 x1
Wi-Fi Bluetooth Nicht integriert
Fan Watchdog-Unterstützung, HW-Monitor
Environmental
Operating Temp. 0–60 °C (Standard); −40–85 °C (Industrie-SKU optional)
Storage Temp. -40–85 °C
Touch Screen
Storage
