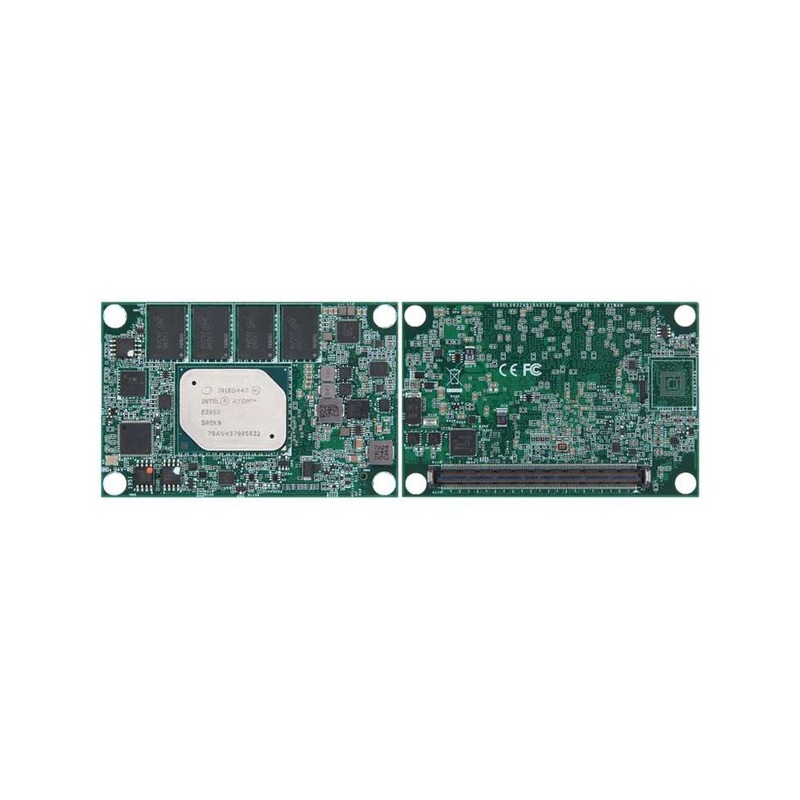

ASUS IoT APLMA-IM-A COM Express Modul (Mini Type10, Intel Atom E3900/Apollo Lake, LPDDR4)

ASUS IoT APLMA-IM-A COM Express Modul (Mini Type10, Intel Atom E3900/Apollo Lake, LPDDR4)

ASUS IoT APLMA-IM-A COM Express Modul (Mini Type10, Intel Atom E3900/Apollo Lake, LPDDR4)

SKU APLMA-IM-A Kategorien ,
Technische Daten
Beschreibung
Datenblatt
Datenblatt (05.2026)
Inquiry list

Beschreibung

  • Intel Atom E3900 Series (Apollo Lake) – E3950/E3940/E3930 oder Pentium N4200/Celeron N3350
  • On-Board LPDDR4 2133 MT/s bis 8 GB, optional eMMC bis 64 GB
  • Unterstützt HDMI (4K@30Hz), DP (4K@60Hz), LVDS (Dual Channel) und eDP
  • COM Express Mini Type10, 84×55 mm, Betriebstemperatur 0–60 °C (Industrie-SKU: −40–80 °C)

Das ASUS IoT APLMA-IM-A ist ein COM-Express-Modul im Mini-Type10-Format (84×55 mm) mit Intel Atom E3900-Prozessoren der Apollo-Lake-Generation. Die fünf verfügbaren Prozessorvarianten (E3950, E3940, E3930, Pentium N4200, Celeron N3350) decken ein breites Leistungsspektrum ab.

Der On-Board-LPDDR4-Speicher (bis 8 GB) ist fest integriert und bietet hohe Vibrations- und Stoßfestigkeit. Optional ist ein eMMC-Speicher bis 64 GB erhältlich. Flexible Display-Ausgabe über HDMI (4K@30Hz), DisplayPort (4K@60Hz), Dual-Channel-LVDS und eDP über den Row-AB-Stecker.

PCIe 2.0 (1×x4 oder 4×x1), zwei SATA-III-Ports, zwei USB-3.0-Ports und acht USB-2.0-Ports bieten umfangreiche Konnektivität. Intel Ethernet Controller I225 für Gigabit LAN. Niedriger Leistungsverbrauch von 6–12 W prädestiniert das Modul für energieeffiziente Embedded-Systeme.

Betriebstemperatur 0–60 °C (Standard) oder −40 bis 80 °C (Industrie-SKU), Spannungsversorgung 4,75–20 V DC, AT/ATX-Modus.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 84 × 55 mm
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement 4,75 V – 20 V DC, AT/ATX-Modus
OS Support
OS Support Windows 10, Linux (Fedora/Tizen/Yocto), RTOS (Windriver)
LCD Display
CPU / Chipsets / Graphics
CPU Intel Atom E3950/E3940/E3930 / Pentium N4200 / Celeron N3350 (Apollo Lake), 6–12W TDP
Chipset Integriert (SoC, kein separater Chipsatz)
Graphics Intel HD Graphics 505/500, HDMI (4K@30Hz) + DP (4K@60Hz) + LVDS + eDP
Storage 2× SATA III, optionales On-Board eMMC 16/32/64 GB
Memory
Memory On-Board LPDDR4 2133 MT/s bis 8 GB; optionales On-Board eMMC bis 64 GB
LAN / WLAN
LAN 1× Gigabit LAN (Intel Ethernet Controller I225)
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O
Serial Port 2× UART (TX/RX)
USB Port 2× USB 3.0 + 8× USB 2.0 (optional 1× OTG)
LAN 1× Gigabit LAN (Intel Ethernet Controller I225)
Video Port HDMI (3840×2160@30Hz), DisplayPort (4096×2160@60Hz), LVDS (Dual Channel), eDP
TPM N/A
Audio Intel HD Audio
Expansion Bus 1× PCIe 2.0 x4 oder 4× PCIe 2.0 x1
Wi-Fi Bluetooth Nicht integriert (über PCIe erweiterbar)
Fan Watchdog-Unterstützung vorhanden
Environmental
Operating Temp. 0–60 °C (Standard); −40–80 °C (Industrie-SKU)
Storage Temp. -40–80 °C
