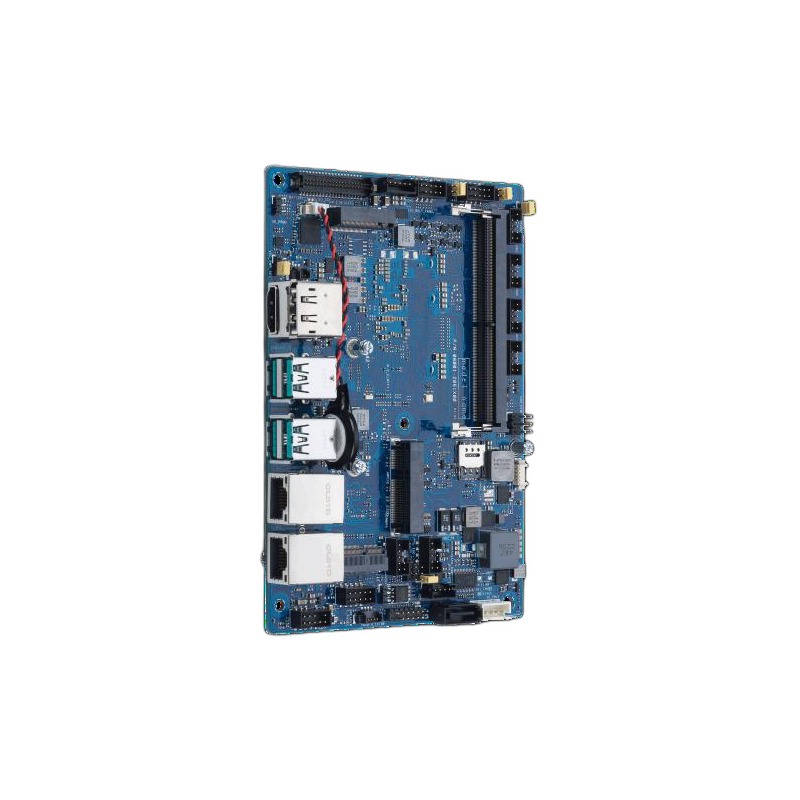

ASUS IoT N97S-IM-AA 3,5-Zoll Single-Board-Computer

ASUS IoT N97S-IM-AA 3,5-Zoll Single-Board-Computer

ASUS IoT N97S-IM-AA 3,5-Zoll Single-Board-Computer

SKU N97S-IM-AA Kategorien ,
Technische Daten
Beschreibung
Datenblatt
Datenblatt (05.2026)
Inquiry list

Beschreibung

Das ASUS IoT N97S-IM-AA ist ein industrielles 3,5-Zoll-Single-Board-Computer mit Intel® Prozessor N97 (Alder Lake-N, 4 Kerne, 12 W TDP, bis 3,6 GHz) und DDR5-4800-SO-DIMM.

Triple-Display (HDMI + DP + eDP/LVDS), sechs serielle Schnittstellen, Dual-GbE und flexible M.2/Mini-PCIe-Erweiterung prädestinieren es für robuste Industrieumgebungen.

Prozessor & Plattform: Das N97S-IM-AA nutzt den Intel® Prozessor N97 (Alder Lake-N-Plattform) mit 4 Kernen, 12 W TDP, 2,0 GHz Basisfrequenz und bis zu 3,6 GHz Turbotakt. Die Intel Gen 12 UHD-Grafik unterstützt 4K/60 Hz und Tri-Display-Betrieb über HDMI 2.0, DP 1.2 und eDP 1.2/LVDS.

Arbeitsspeicher & Speicher: Ein SO-DIMM-Steckplatz für DDR5-4800-MT/s mit In-Band ECC (IBECC), maximal 16 GB. Massenspeicher via SATA Gen 3.2 (6 Gb/s) und M.2-M-Key-2280/2242 (SATA). M.2-E-Key-2230 (PCIe/USB/CNVi) für WLAN/BT.

I/O & Konnektivität: Rückseitig: 1× HDMI, 1× DP, 4× USB 3.2 Gen2 (10 Gb/s), 2× GbE-RJ-45 (Intel® i210AT, WOL/PXE). Intern: 6× COM (2× RS-232/422/485, 4× RS-232), 2× USB 2.0, Mini-PCIe + Nano-SIM, 8-Bit-GPIO, SMBus, I²C, Chassis-Lüfter-Header. Audio: Realtek® ALC897.

Industrielle Eigenschaften: Betriebstemperatur 0 °C bis 60 °C, Lagerung −40 °C bis 85 °C, rel. Luftfeuchtigkeit 10–95 %. DC-Eingang 9–36 V. TPM (SPI-Header + Intel® PTT), OS Guard, Boot Guard. Zertifizierungen: CB, BSMI, CE-LVD; CE, FCC, VCCI, BSMI, RCM; GA (RoHS). OS: Windows® 10 (64-Bit)/IoT Enterprise, Ubuntu, RedHat Enterprise.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 146 × 105 mm (3,5-Zoll-Formfaktor)
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement DC-Eingang 9–36 V, 4-Pin-Stromanschluss
OS Support
OS Support Windows® 10 (64-Bit) / Windows 10 IoT Enterprise; Ubuntu; RedHat Enterprise
LCD Display
CPU / Chipsets / Graphics
CPU Intel® Prozessor N97, 4 Kerne, 2,0 GHz Basis / 3,6 GHz Turbo, 12 W TDP
Chipset Intel® Alder Lake-N SoC
Graphics Intel Gen 12 UHD Graphics, bis zu 4K/60 Hz
Storage 1× SATA Gen 3.2 (bis 6 Gb/s); M.2 M-Key 2280/2242 (SATA)
Memory
Memory DDR5 4800 MT/s SO-DIMM, max. 16 GB, In-Band ECC (IBECC)
LAN / WLAN
LAN 2× Intel® i210AT 10/100/1000 Mbps (WOL/PXE), 2× RJ-45
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CB, BSMI, CE-LVD (Safety); CE, FCC, VCCI, BSMI, RCM (EMC); GA (RoHS)
I/O
Serial Port 6× (2× RS-232/422/485, 4× RS-232)
USB Port 4× USB 3.2 Gen2 (10 Gb/s) extern; 2× USB 2.0 intern
LAN 2× Intel® i210AT 10/100/1000 Mbps (WOL/PXE), 2× RJ-45
Video Port 1× HDMI 2.0 (4K/60 Hz), 1× DP 1.2 (4096×2304/60 Hz), 1× eDP 1.2 / LVDS
TPM 1× SPI-TPM-Header; Intel® PTT
Audio Realtek® ALC897 HD Audio
Expansion Bus 1× Mini-PCIe Full-Length (Nano-SIM); M.2 E-Key 2230; M.2 M-Key 2280/2242
Wi-Fi Bluetooth M.2 E-Key 2230 (PCIe/USB/CNVi) für WLAN/BT-Modul; Mini-PCIe + Nano-SIM
Fan 1× Chassis-Lüfter-Header (PWM+DC)
Environmental
Operating Temp. 0 °C bis 60 °C
Storage Temp. −40 °C bis 85 °C
Relative Humidity 10 % bis 95 %
