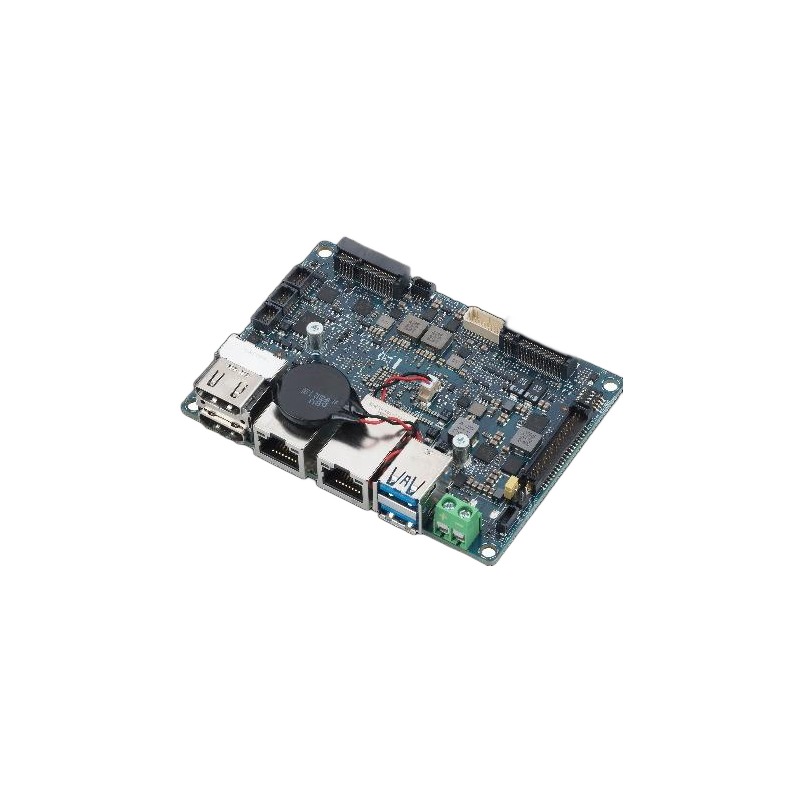

ASUS IoT X6425REP-IM-AA 2,5-Zoll Pico-ITX Board

ASUS IoT X6425REP-IM-AA 2,5-Zoll Pico-ITX Board

ASUS IoT X6425REP-IM-AA 2,5-Zoll Pico-ITX Board

SKU X6425REP-IM-AA Kategorien ,
Technische Daten
Beschreibung
Datenblatt
Datenblatt (05.2026)
Inquiry list

Beschreibung

Das ASUS IoT X6425REP-IM-AA ist ein robustes 2,5-Zoll-Pico-ITX-Board mit Intel Atom x6425RE Prozessor (4-Kern, 12 W), bis zu 8 GB LPDDR4x Arbeitsspeicher und 128 GB eMMC für den harten Industrieeinsatz bis -40 bis 85 °C.

Das ASUS IoT X6425REP-IM-AA basiert auf dem Intel Atom x6425RE mit vier Kernen (Basistakt 1,9 GHz, 12 W TDP) und bietet bis zu 8 GB LPDDR4x Onboard-Speicher sowie 128 GB eMMC, ergänzt durch einen M.2-2242-B-Key-Slot für SATA/PCIe-Erweiterungsspeicher.

Zwei HDMI-Ausgänge (HDMI 2.0 + HDMI 1.4) und ein optionaler LVDS/eDP-Anschluss ermöglichen den Betrieb von bis zu drei Displays gleichzeitig. Die Netzwerkschnittstellen bestehen aus einem 2,5-GbE-Port (Intel I226-IT) und einem 1-GbE-Port (Intel i210-IT) für unterschiedliche Bandbreitenanforderungen.

Interne Erweiterungsoptionen umfassen 2 x RS232/422/485, 8-Bit-GPIO, I²C/SMBUS und AT/ATX-Auswahl. Das Board ist für die ASUS IoT Suite ausgelegt und bietet Hardware-Monitor, Watchdog-Timer, Lüftersteuerung und GPIO-API für Industrie-4.0-Integrationen.

Der erweiterte Betriebstemperaturbereich von -40 bis 85 °C, die 12–24-V-DC-Versorgung und die Zertifizierungen CE, FCC, BSMI, VCCI, ISED, CE-LVD qualifizieren das X6425REP-IM-AA für anspruchsvollste Umgebungen.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 100 x 72 mm (3,94 x 2,84 Zoll)
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement 12–24 V DC
OS Support
OS Support Windows 10 (64-bit) / Windows IoT Enterprise; Linux Ubuntu, RedHat Enterprise, Fedora, OpenSUSE
LCD Display
CPU / Chipsets / Graphics
CPU Intel Atom x6425RE, 4-Kern/4-Thread, Basis 1,9 GHz, 12 W TDP
Chipset Integriert (SoC)
Graphics 2 x HDMI (2.0 + 1.4), 1 x LVDS/eDP (BOM-Option), max. 3 Displays
Storage 128 GB eMMC (onboard), 1 x M.2 2242 B-Key (SATA/PCIe)
Memory
Memory Bis zu 8 GB LPDDR4x (onboard)
LAN / WLAN
LAN 1 x 2,5-GbE Intel I226-IT + 1 x 1-GbE Intel i210-IT, 2 x RJ-45
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC, BSMI, VCCI, ISED, CE-LVD
I/O
Serial Port 2 x RS232/422/485 (intern)
USB Port 2 x USB 3.2 (Rear I/O), 1 x USB 2.0 Header (2 Ports intern)
LAN 1 x 2,5-GbE Intel I226-IT + 1 x 1-GbE Intel i210-IT, 2 x RJ-45
Video Port 2 x HDMI (2.0 + 1.4), 1 x LVDS/eDP (BOM-Option)
TPM TPM 2.0 optional (Infineon SLB 96xx)
Expansion Bus 1 x M.2 2230 E-Key (WLAN/BT), 1 x M.2 2242 B-Key (SATA/PCIe)
Wi-Fi Bluetooth Optional via M.2 2230 E-Key
Fan Lüfterlos
Environmental
Operating Temp. Standard 0 bis 60 °C; Erweitert -40 bis 85 °C
Storage Temp. -40 bis 85 °C
Relative Humidity 40 °C @ 10 bis 95 %
