Das IMB-1011J-WV kombiniert den Intel Alder Lake-N N97 mit MIPI-CSI2-Kameraanschluss, VGA-Ausgang und einem Weitbereichseingang von 9 bis 28 V – konzipiert für Machine-Vision- und HMI-Anwendungen.

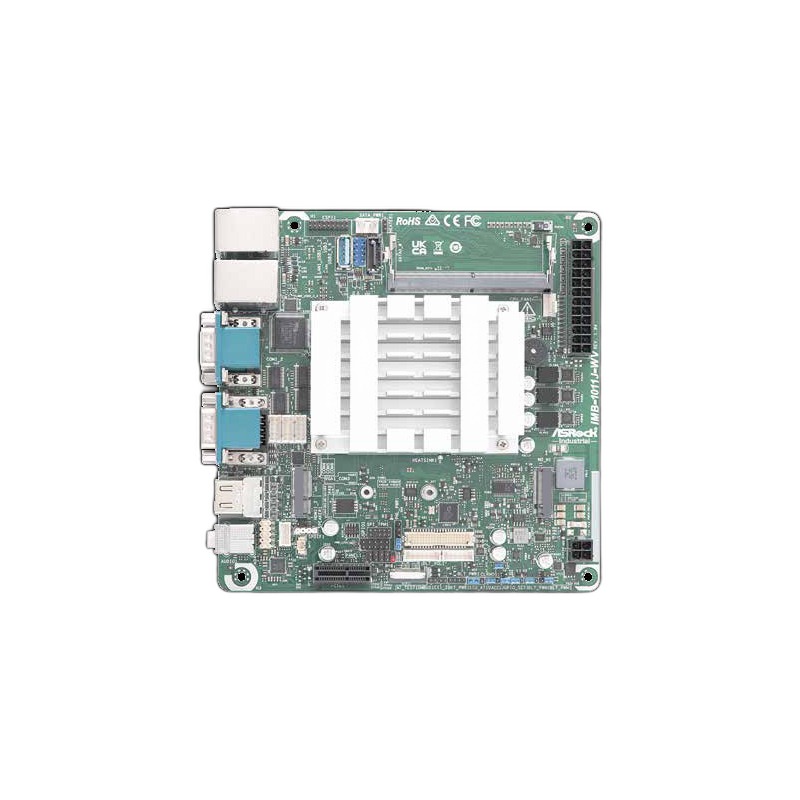

Das ASRock Industrial IMB-1011J-WV ist ein industrielles Mini-ITX Mainboard (17,0 x 17,0 x 4,1 cm) mit Intel Alder Lake-N Prozessor. Ab Werk arbeitet ein Intel Processor N97 (Quad-Core, bis 3,6 GHz, 12 W TDP) auf dem Board; weitere CPU-SKUs sind auf Anfrage verfügbar.
Das Alleinstellungsmerkmal dieser Variante ist der MIPI-CSI2-Kamera-Header (22-poliger FPC), der die direkte Anbindung von Bildsensoren ohne Zwischenkarte erlaubt – die Grundlage für Machine-Vision- und Inspektionsaufgaben. Ergänzend steht mit dem VGA-Ausgang ein Anschluss für bestehende Bedienpanels zur Verfügung.
Ein 262-poliger SO-DIMM-Steckplatz nimmt bis zu 32 GB DDR5-4800 auf. Als Speicher dienen ein M.2 Key M (2280/3052, PCIe Gen3 x1 und SATA3) sowie ein SATA3-Port. Die Grafikausgabe erfolgt über zwei HDMI 2.0b, VGA und einen per BIOS umschaltbaren LVDS-/eDP-Anschluss im Triple-Display-Betrieb. Weiter an Bord: 1x PCIe x1 (Gen3), M.2 Key E (2230) mit CNVi, zwei Realtek-Gigabit-LAN-Ports, 3x USB 3.2 Gen2, 4x USB 2.0, sechs COM-Ports sowie 4x GPI und 4x GPO.
Die Stromversorgung ist als Co-Design ausgeführt: Das Board akzeptiert wahlweise ein ATX-Netzteil (24+4-polig) oder einen Weitbereichseingang von 9 bis 28 V DC. Der Betriebstemperaturbereich reicht von -20 bis +70 Grad Celsius, ein TPM-Header und Intel PTT sind vorhanden.
