Beschreibung

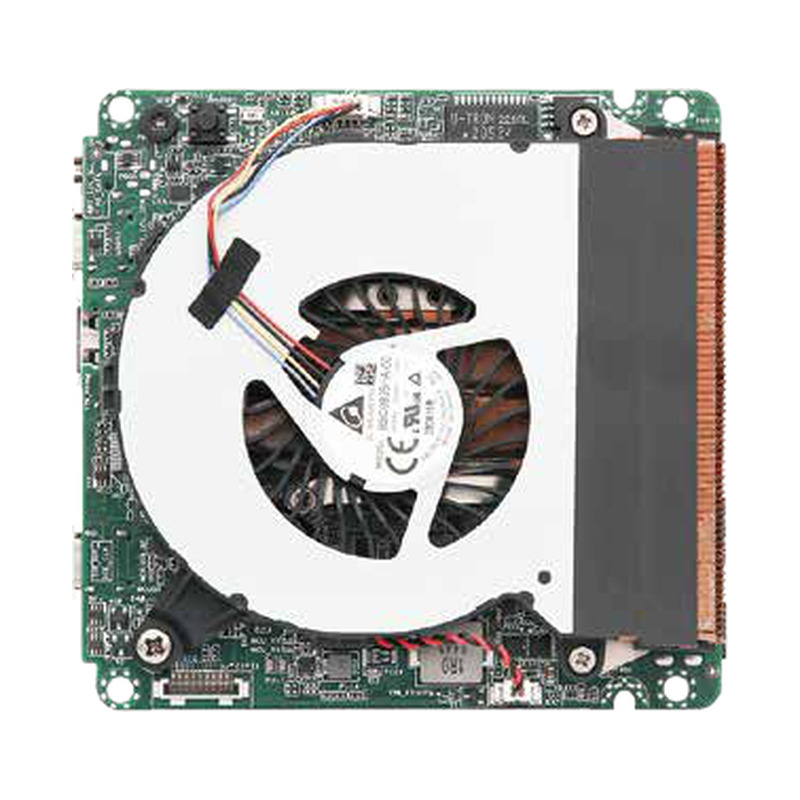

Das NUC-1360P-4P_D5 ist ein industrielles Thin Mini-ITX Mainboard mit Intel Core i7-1360P (13. Gen Raptor Lake-P), Intel vPro, DDR5 und einem 4-Pin DC-Stromanschluss für platzsparende Embedded-Installationen.

Das ASRock Industrial NUC-1360P-4P_D5 basiert auf dem Intel Core i7-1360P (13. Generation Raptor Lake-P, 4P+8E-Kerne) mit Intel Iris Xe Graphics und Intel vPro. Die besondere Variante mit 4-Pin DC-Stromanschluss (anstelle des Standard-DC-Barrel-Jacks) ermöglicht platzsparende und vibrationssichere Kabelanschlüsse in Embedded-Installationen.

Das Board bietet bis zu 64 GB DDR5-5200-MHz-Arbeitsspeicher über zwei SO-DIMM-Steckplätze. Ein M.2 Key-M-Slot (PCIe Gen4 x4/SATA3, 2242/2260/2280) sowie ein SATA3-Anschluss stehen für die Datenspeicherung zur Verfügung.

Konnektivität: 1x USB4/Thunderbolt 4, 5x USB 3.2 Gen2, 2x USB 2.0 intern sowie duales 2,5G LAN (Intel I226LM mit vPro + I226V). Videoausgaben: HDMI 2.0b, DisplayPort 2.1 (via USB4) und DP 1.4a (Type-C) – bis zu 3 Displays. COM-Port RS-232/422/485 inklusive.

Das Board ist für Betriebstemperaturen von -20 °C bis +70 °C ausgelegt, verfügt über TPM 2.0 onboard IC, Hardware-Watchdog und AT/ATX-Einschaltmodi mit 12–19 V DC über 4-Pin Stecker – ideal für vibrationsbehaftete Industrieumgebungen.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 104 mm x 102 mm x 38 mm (4,09 x 4,02 x 1,5 Zoll)
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement 12 V bis 19 V DC-In (4-Pin DC-In Stecker); AT/ATX unterstützt
OS Support
OS Support Windows 10/11, Linux
LCD Display
CPU / Chipsets / Graphics
CPU Intel Core i7-1360P, 13. Gen Raptor Lake-P, 4P+8E Kerne
Chipset MCP
Graphics Intel Iris Xe Graphics; HDMI 2.0b (max. 4096x2160@60Hz), DisplayPort 2.1 (USB4), DP 1.4a (Type-C), bis zu 3 Displays
Storage 1x M.2 Key M (2242/2260/2280) PCIe Gen4 x4 + SATA3; 1x SATA3 (6 Gb/s)
Memory
Memory Dual Channel DDR5 5200 MHz, 2x 262-pin SO-DIMM, max. 64 GB (32 GB pro DIMM)
LAN / WLAN
LAN LAN1: Intel I226LM 10/100/1000/2500 Mbps (vPro); LAN2: Intel I226V 10/100/1000/2500 Mbps; 2x RJ-45
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O

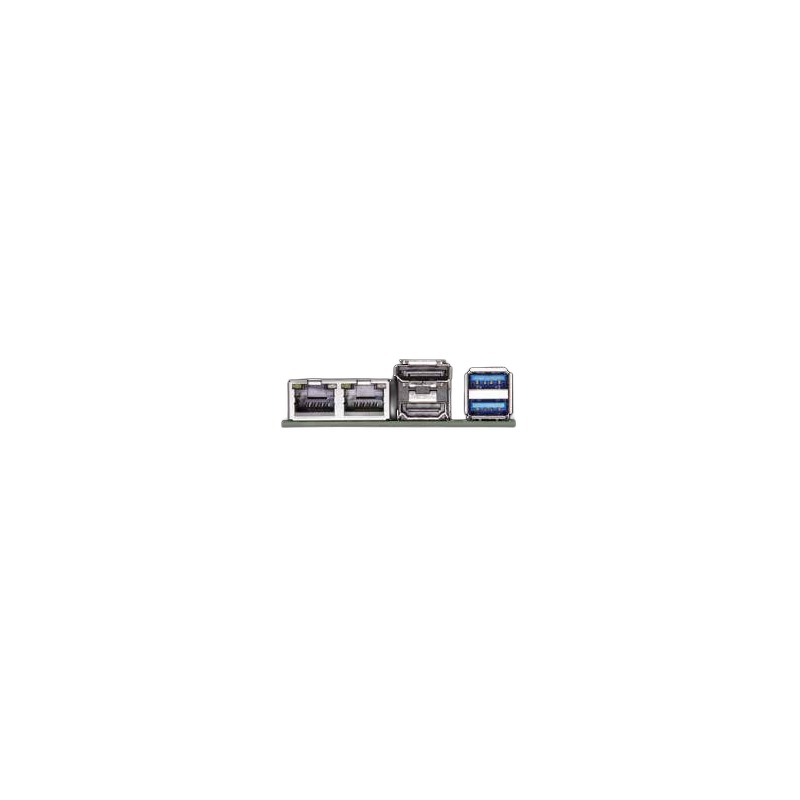

USB Port Rear: 2x USB 3.2 Gen2 Type-A; Front: 2x USB 3.2 Gen2 Type-A, 1x USB4/Thunderbolt 4 (5V/3A, DP2.1), 1x USB 3.2 Gen2 Type-C (5V/3A, DP1.4a); Intern: 2x USB 2.0 (Header)
LAN LAN1: Intel I226LM 10/100/1000/2500 Mbps (vPro); LAN2: Intel I226V 10/100/1000/2500 Mbps; 2x RJ-45
Video Port 1x HDMI 2.0b, 1x DisplayPort 2.1 (via USB4), 1x DP 1.4a via Type-C (insgesamt 3 Displays)
TPM TPM 2.0 Onboard IC
Audio Realtek ALC233/ALC256, High Definition Audio; 1x Kopfhörer-/Mikrofonbuchse
Expansion Bus 1x M.2 Key E (2230) PCIe x1 + USB 2.0 + CNVi für WLAN
Wi-Fi Bluetooth Optional via M.2 Key E (2230, PCIe x1 + USB 2.0 + CNVi)
Fan Aktiv (mit Lüfter)
Environmental
Operating Temp. -20 °C bis +70 °C
Storage Temp. -40 °C bis +85 °C
Relative Humidity 5 % bis 90 %
