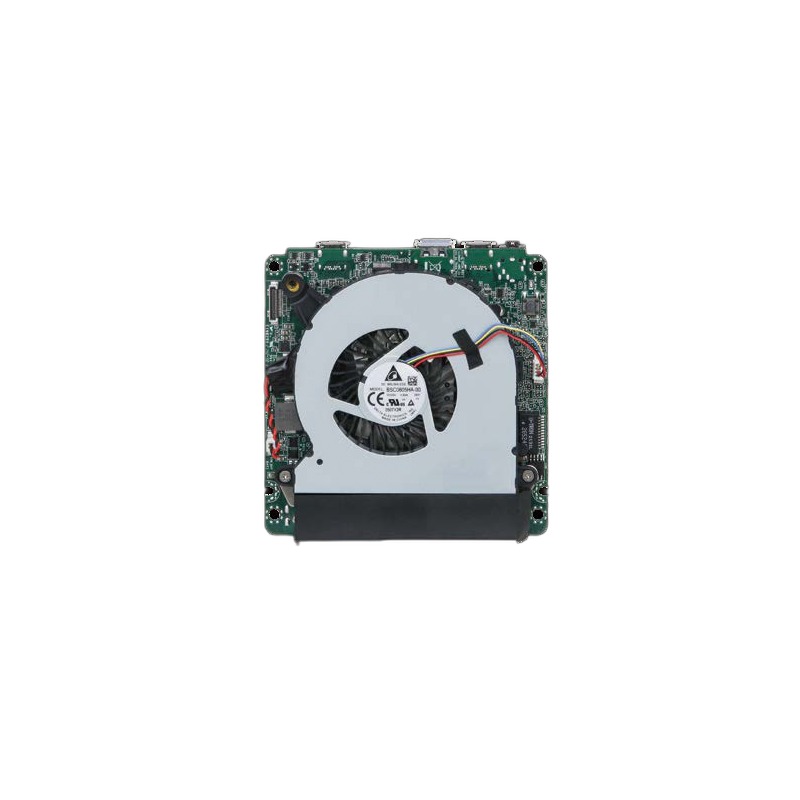

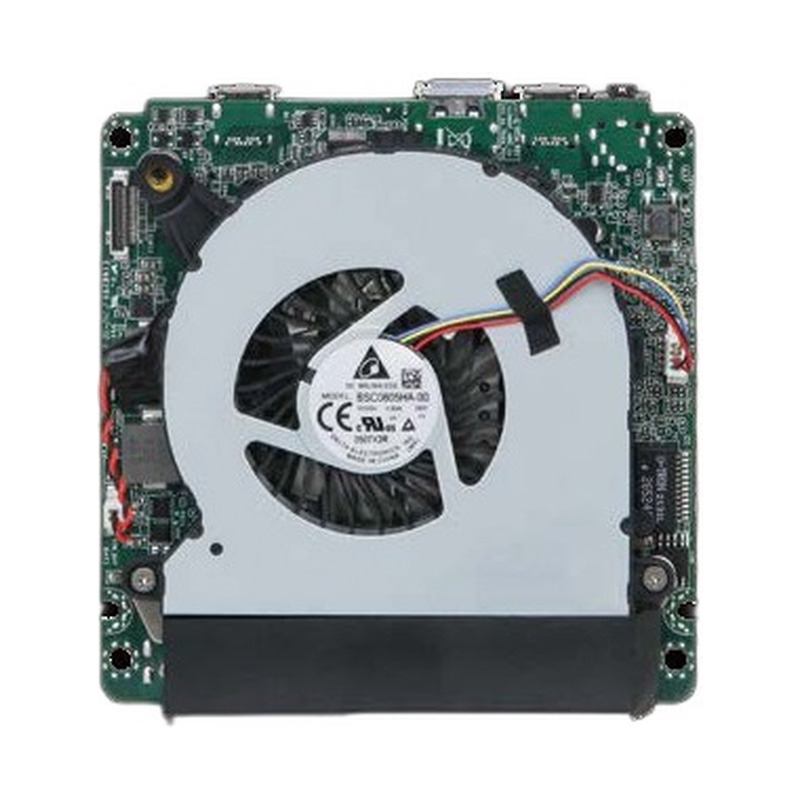

Das NUC-1220P ist ein industrielles Thin Mini-ITX Mainboard mit Intel Core i3-1220P (12. Gen Alder Lake-P, 2P+8E), Dual-Channel DDR4, dualem 2,5G LAN und Thunderbolt 4 für leistungseffiziente Industrie-Embedded-Lösungen.

Das ASRock Industrial NUC-1220P basiert auf dem Intel Core i3-1220P (12. Generation Alder Lake-P, 2P+8E-Kerne) und der integrierten Intel UHD Graphics. Das Board unterstützt bis zu 64 GB DDR4-3200-MHz-Arbeitsspeicher über zwei SO-DIMM-Steckplätze.

Für die Datenspeicherung stehen ein M.2 Key-M-Slot (PCIe Gen4 x4, 2242/2260/2280) sowie ein SATA3-Anschluss bereit. Ein M.2 Key-E-Slot (2230) ermöglicht optionale WLAN/BT-Module.

Die Konnektivität umfasst 1x USB4/Thunderbolt 4, 5x USB 3.2 Gen2, 2x USB 2.0 sowie duales 2,5G LAN (Intel I225LM + I225LM/V). Videoausgaben: HDMI 2.0b, DisplayPort 1.4a sowie zwei weitere DP-1.4a-Ausgaben via USB4/Type-C für insgesamt bis zu 4 Displays. COM-Port RS-232/422/485.

Das Board ist für Betriebstemperaturen von -20 °C bis +70 °C ausgelegt, verfügt über TPM 2.0 onboard IC, Hardware-Watchdog-Timer und AT/ATX-Einschaltmodi mit 12–19 V DC-Eingangsspannung.

Technische Daten

Environment
Mechanical
Dimensions (W x D x H) 104 mm x 102 mm x 38 mm (4,09 x 4,02 x 1,5 Zoll)
Power / Battery
Serial / Parallel Ports
SATA / USB
Audio / LAN
Video
Size / Resolution / Luminance
Viewing Angles
Touchscreen
Power Requirement
Power Requirement 12 V bis 19 V DC-In Jack; AT/ATX unterstützt
OS Support
OS Support Windows 10/11, Linux
LCD Display
CPU / Chipsets / Graphics
CPU Intel Core i3-1220P, 12. Gen Alder Lake-P, 2P+8E Kerne
Chipset MCP
Graphics Intel UHD Graphics; HDMI 2.0b (max. 4096x2160@60Hz), DisplayPort 1.4a DP++, bis zu 4 Displays (2 weitere via Type-C)
Storage 1x M.2 Key M (2242/2260/2280) PCIe Gen4 x4; 1x SATA3 (6 Gb/s)
Memory
Memory Dual Channel DDR4 3200 MHz, 2x 260-pin SO-DIMM, max. 64 GB (32 GB pro DIMM)
LAN / WLAN
LAN LAN1: Intel I225LM 10/100/1000/2500 Mbps; LAN2: Intel I225LM/I225V 10/100/1000/2500 Mbps; 2x RJ-45
WWAN / Bluetooth
Expansion
IPC 1
Expansion IPC
Motherboard
Qualification
Certification CE, FCC
I/O
USB Port Rear: 2x USB 3.2 Gen2 Type-A; Front: 2x USB 3.2 Gen2 Type-A, 1x USB4/Thunderbolt 4 (5V/3A, DP1.4a), 1x USB 3.2 Gen2 Type-C (5V/1,5A, DP1.4a); Intern: 2x USB 2.0 (Header)
LAN LAN1: Intel I225LM 10/100/1000/2500 Mbps; LAN2: Intel I225LM/I225V 10/100/1000/2500 Mbps; 2x RJ-45
Video Port 1x HDMI 2.0b, 1x DisplayPort 1.4a (DP++), 2x DP 1.4a via USB4/Type-C (insgesamt 4 Displays)
TPM TPM 2.0 Onboard IC
Audio Realtek ALC233/ALC256, High Definition Audio; 1x Kopfhörer-/Mikrofonbuchse
Expansion Bus 1x M.2 Key E (2230) PCIe x1 + USB 2.0 + CNVi für WLAN
Wi-Fi Bluetooth Optional via M.2 Key E (2230, PCIe x1 + USB 2.0 + CNVi)
Fan Aktiv (mit Lüfter)
Environmental
Operating Temp. -20 °C bis +70 °C
Storage Temp. -40 °C bis +85 °C
Relative Humidity 5 % bis 90 %
